ZEMAX的基本界面

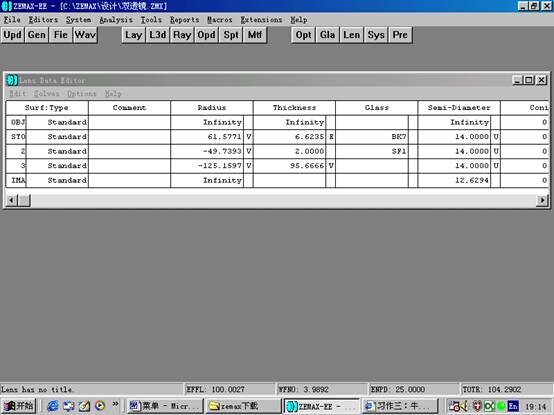

ZEMAX的基本界面比较简单，如下图所示.

包括一系列文件菜单和工具按钮.以及一个镜头数据编辑对话框.

Zemax基本界面中有不同的窗口，各窗口有不同的用途，主要有：

（1） 主窗口：这个窗口有一个工作区和一个标题栏、一个菜单栏、一个工具栏.

（2） 编辑窗口：主要由透镜数据编辑窗口（LDE），优化函数编辑窗口，复合构造编辑窗口等组成.

（3） 图表窗口：用于显示数据、图表等，如设计布局图、扇型光线图等.

（4） 文本窗口：显示文本数据，如边缘厚度、像差系数等.

下面将详细介绍各菜单及其子项的使用方法和功能：

文件菜单的各子项

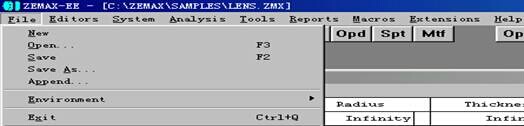

文件菜单的各子项如图所示.

1.新建（New）

目的：清除当前的镜头数据.说明：此选项使ZEMAX 恢复到起始状态.当前打开的窗口仍然打开，如果当前的镜头未保存，在退出前ZEMAX 将警告你要保存镜头数据.

2.打开（Open）

目的：打开一个已存在的镜头文件.说明：此选项打开一个新的镜头文件.当前打开的窗口仍然打开，如果当前的镜头未保存，在退出前ZEMAX 将警告你要保存镜头.

3.保存（Save）

目的：保存镜头文件.说明：此选项用于保存镜头文件，当将文件保存为另一名称或保存在另一路径下时，用“另存为”选项.

4.另存为（Save as）

目的：将镜头保存为另一名称.说明：此选项将文件保存为另一名称或保存在另一路径下.

5.附加（Append）

目的：将以前保存的镜头数据附加到当前镜头文件中.说明：这一选项同“打开”选项类似，但当前镜头数据并未覆盖.当选择文件附加后，ZEMAX 会提示新镜头插入面的数字，并为新数据让出空间.对话框中也有“Ignore Object”检验栏，缺省时将忽略新镜头的厚度.这样，新镜头数据将被附加在表面1 而不是表面0.虽然这一特性能保存许多键入的镜头，但是结果镜头包含一些特殊的表面，需稍加手工编辑达到希望的结果.

6.环境（Environment）

ZEMAX 允许使用一些能被设置和保存的选项，当ZEMAX 运行时，这些选项可被自动选择.主要配置文件是ZEMAX.CFG，这一文件能被删除，缺省时退回到启动配置.环境选项分为以下几组.

7.退出（Exit）

目的：退出ZEMAX.说明：如果镜头已被更改，ZEMAX 会提醒你保存镜头，否则，将终止程序.
