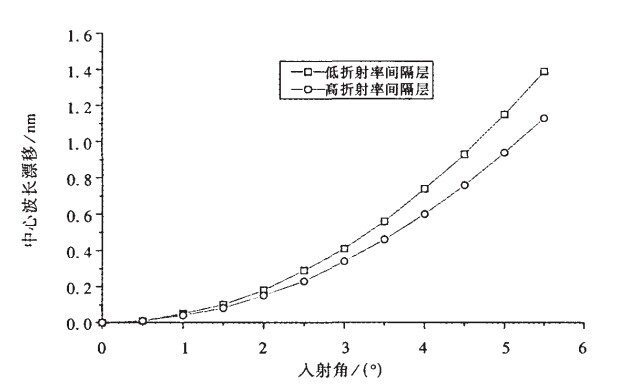

介质滤光片个主要的缺点是，随着入射角的变化，中心波长将向短波方向发生漂移。图l7示为一个双腔Fabrv - Perot型滤光片的中心波长漂移与入射角的关系。可以看出，采用高折射率材料作为间隔层，可以得到较小的中心波长漂移。因此，在设计时，应尽量采用高折射率材料作为间隔层，以得到尽可能小的中心波长漂移。

    在斜入射的情况下，超窄带滤光片的光学特性发生的另—个变化是s偏振光和p偏振光产生分离。产生分离的原因是：一方面，由于s偏振光的反射率高于。偏振光，因此s偏振光的通带宽度小于。偏振光；另一方面，由于高、低折射率膜的有效折射率不同，使2个偏振分量的峰值波长不再重合。滤光片的带宽越窄，这种分离也越明显。因此，对于超窄带滤光片，这是个必须解决的问题。

    研究表明，在倾斜入射时，以高折射率材料作为间隔层的滤光片，s偏振分量的中心波长比。偏振分量要更移向短波方向，而以低折射率材料作为间隔层的滤光片，则刚好相反，即ρ偏振分量的中心波长比s偏振分量要更移向短波方向。因此，可以预计，如果间隔层同时由高、低折射率2种材料构成，则可能使2种偏

振分量的中心波长分离程度减小。
