说明:

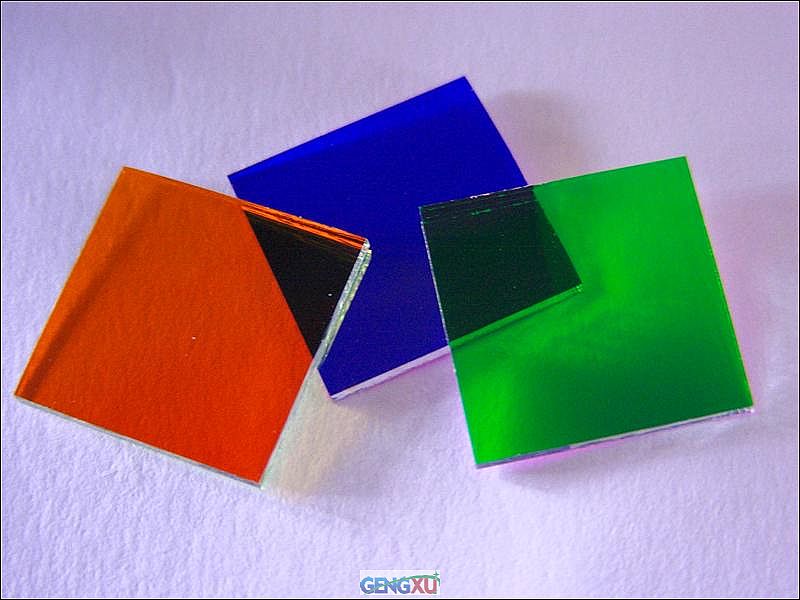

    投影手机所用滤光片是由红色滤光片,绿色滤光片,蓝色滤光片三片组合而成,再通过合成棱镜将红色LED,
绿色LED,蓝色LED发出的光进行分离和合成,与普通办公用大型投影光引擎工作原理基本相同,核心不同主要是
光源和结构.市场上也有厂商采用大功率的白光LED做为光源,然后将光路进行分离与合成.增加滤色片的作用主要是弥补LED光源的本身缺点,通过R,G,B二色向滤光片使RGB光源分离更加纯正.传统的投影仪光源采用大功率卤素灯之类,需要增加UV-IR CUT FILTER和RGB滤光片,光源的待机和使用时间以及维持等都受到限制,LED光源无论是造价,体积,省电,使用时间上都超过传统投影.这种光源的新光源除非是激光RGB投影的面世与普及才可代替.在国内或世界范围内拥有一部带有投影功能的手机进行上网,上电影,投影办公演示或与他们分享照片的热度与现在拥有一部带有摄像头的手机不相上下.随着手机电池,手机内存和CDMW技术的发展LED的RGB滤光片将有一个非常的前途和空间.

光学参数:

1.材质:B270德国肖德玻璃

2.表面质量:划伤/麻点(60/40)

3.入射介质:空气或玻璃等

4.膜层牢度固:胶带粘扯和双高实验不脱落

5.环境保存:-40~+60摄氏度

6.光学镀膜光谱特性:

1)蓝色滤光片

T=50% @ 490±5 nm,

从95% to 5%所对应波长的斜率小于 20 nm

T> 98% within 430 – 475 nm

R> 98% within 505-660 nm

2)绿色滤光片

T=50% @ 490±5 nm, 从95% to 5%所对应波长的斜率小于 20 nm

T=50% @590±10nm, 从95% to 5%所对应波长的斜率小于 30 nm

T> 98% within 505 – 565 nm

R> 98% within 430-475nm and 615-660nm

3)红色滤光片

T=50% @ 590±10 nm, 从95% to 5%所对应波长的斜率小于 30 nm

T> 98% within 615 – 660 nm

R> 98% within 430-565 nm

7. 尺寸: 120X6.0X1.0mm,6X6X1.0mm,80X80X1.0mm,

应用:

投影手机 便携式商务投影仪  手机微投仪  插入式手机微投仪 商务微投仪  高清晰数码相机  光学引擎
