短波通SP780滤光片
发布时间：2014-09-02 16:37:17
作者：
品名：SP780-0
1. 结构：
1.1滤光镜片主要有玻璃以及光学薄膜材料组成。
2. 组合特性：
2.1 规格 :
编号 | 名称 | 厚度（mm） | 方向角（θ） | 回转角（ψ） | 平坦度（NR） | 平行度 |
1. | 玻璃 | 0.55土0.1 | -’ | - | 3 | 2’ |
2. | ND | 1.52±0.05 | – | – | 3 | 2’ |
3. | SP Coating | – | – | – | – | – |
4. |
2.2 外观尺寸：
单位：mm
厚度：0.55mm土0.1
尺寸：80土0.1*80土0. 1
3. 质量规格：
3.1成品穿透率：
波长 Wavelength（nm） | 透过率 Transmission（%） |
400-720 | Tave 》90％ |
780土10 | T= 50% |
800-1000 | Tave《 2% |
3.2 外观要求 :
名称 | 有效范围内 | 备注 |
杂质 / 气泡 / 点 | 不大于80μm | 其它缺陷规格以认证样品为准。
|
灰尘 | 用无尘擦拭布、可吹落是可以接受的 | |
刮伤 | 宽度60μm；长度40μm 以下 | |
崩角 | 宽度0.2mm；长度2mm以下 |
4. 环境测试
4.1高温高湿测试放置在温度60℃及湿度90% 的环境下500小时后不得产生缺陷。
4.2在70℃~40℃温度下，测试10个温度循环境下500小时后不得产生缺陷。
5. 包装
5.1包装盒的材料为PVC，包装时不得造成产品表面缺陷。
5.2包装标签如下：
品 名 | 滤光镜 |
规 格 | 80*80*0.55 |
制造日期 | |
数 量 | |
检验人员 |
|

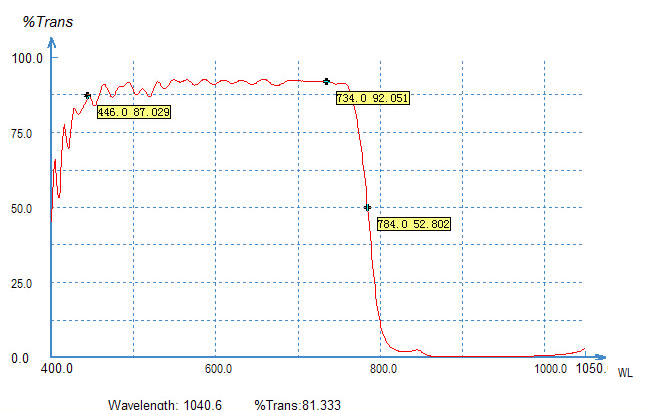

附：SP780-0曲线图
